城市地下综合管廊的分类图解

核心摘要:城市地下综合管廊的分类图解

城市地下综合管廊的分类图解
综合管廊,又称共同沟,它是实施统一规划、设计、施工和维护,建于城市地下用于敷设市政公用管线的公用设施。

城市地下综合管廊类型介绍

按其所容纳的管线划分:

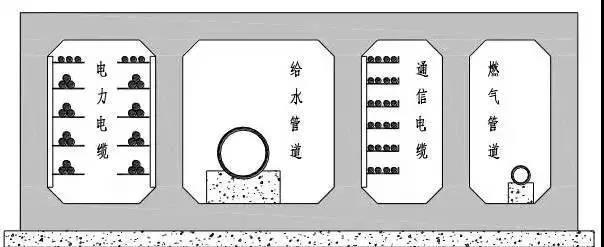

一、干线综合管廊





一般设置于道路中央下方或道路红线外综合管廊带内,主要输送原站(如自来水厂、发电厂、燃气制造厂等)到支线综合管廊,其一般不直接服务沿线地区。其主要收容的管线为电力、通讯、自来水、燃气、热力等管线,有时根据需要也将排水管线收容在内。在干线综合管廊内,电力从超高压变电站输送至一、二次变电站,通讯主要为转接局之间的信号传输,燃气主要为燃气厂至高压调压站之间的输送。干线综合管廊的断面通常为圆形或多格箱形,综合管廊内一般要求设置工作通道及照明、通风等设备。干线综合管廊的特点主要为:稳定大流量的运输、高度的安全性、内部结构紧凑、兼顾直接供给到稳定使用的大型用户、一般需要专用的设备、管理及运营比较简单。

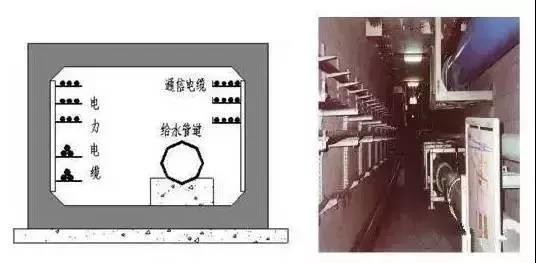

二、支线型综合管廊



主要负责将各种供给从干线综合管廊分配、输送至各直接用户。其一般设置在道路的两旁,收容直接服务的各种管线。支线综合管廊的断面以矩形断面较为常见,一为单格或双格箱型结构。内部要求设置工作通道及照明、通风设备。主要特点为:有效(内部空间)断面较小、结构简单施工方便、设备多为常用定型设备、一般不直接服务大型用户。

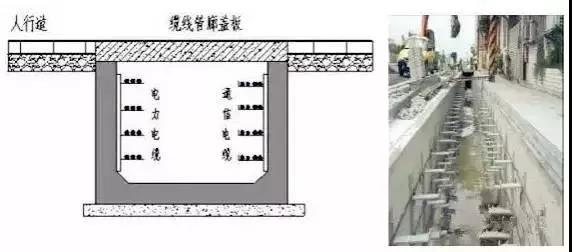

三、缆线型综合管廊









主要负责将市区架空的电力、通讯、有线电视、道路照明等电缆收容至埋地的管道。一般设置在道路的人行道下面,其埋深较浅,一般在1.5米左右。以矩形断面较为常见,一般不要求设置工作通道及照明、通风等设备,仅增设供维修时用的工作手孔即可。

四、干支线混合型综合管廊



干支线混合综合管廊在干线综合管廊和支线综合管廊的优缺点的基础上各有取舍,一般适用于道路较宽的城市道路。

按断面形式划分:

1、矩形综合管廊





2、半圆形综合管廊









3、圆形综合管廊







四、拱形综合管廊
